你了解雾度仪吗

2020.02.18

雾度计也称雾度仪,相信很多人看到的第一眼可能以为是测天气雾度、操作起来犹如体温计一样的仪器!当 然 不 是 了!今天要给大家科普的是光学仪器雾度计,属于精密仪器,如下图所示:

不同于水银体温计主要测人体温度的定制单一性的功能,雾度计不仅功能更强大,而且不同型号之间也有差异,如彩谱雾度计,主要应用于塑料、薄膜、玻璃制品、LCD面板等透明、半透明平行平面材料的雾度检测、总透光率检测、光谱透射性能检测。除了应用领域广泛,能测雾度、透过率等参数,有些雾度计还能进行色差的检测!



要了解雾度计,首先要知道两个概念:雾度和透过率

雾度又称浊度.表示透明或半透明材料不清晰的程度.是材料内部或表面由于光散射造成的云雾状或混浊的外观.以散射光通量与透过材料的光通量之比的百分率表示。通常仅将偏离入射光方向2.5度以上的散射光通量用于计算雾度。距离产生美,雾度也一样,同一块材质的玻璃,雾度不一样,展示效果也不一样,如图所示:

雾度的计算原理

用标准“C”光源的一束平行光垂直照射到透明或半透明薄膜、片材、板材上,由于材料内部和表面造成散射,透过物体的所有光使部分平行光偏离入射方向大于2.5°的散射光通量Td与透过材料的光通量T2之比的百分率,即:

透过率的计算原理

透过率,以透过材料的光通量与入射的光通量之比的百分数表示。通常是指标准光源一束平行光垂直照射薄膜、片状、板状透明或半透明材料,透过材料的光通量T2与照射到透明材料入射光通量T1之比,即:

如果把光透过玻璃比喻成将士破关,刚开始的千军万马叫做入射光通量T1,一路披荆斩棘,有所伤亡,剩下顺利入关的称为T2。入关的将士中,除了跟着军队继续前行的,还有些可能受战役影响向各方逃跑,我们将偏离军队行驶方向2.5°的逃兵称为Td。

两者之间的关系如何?

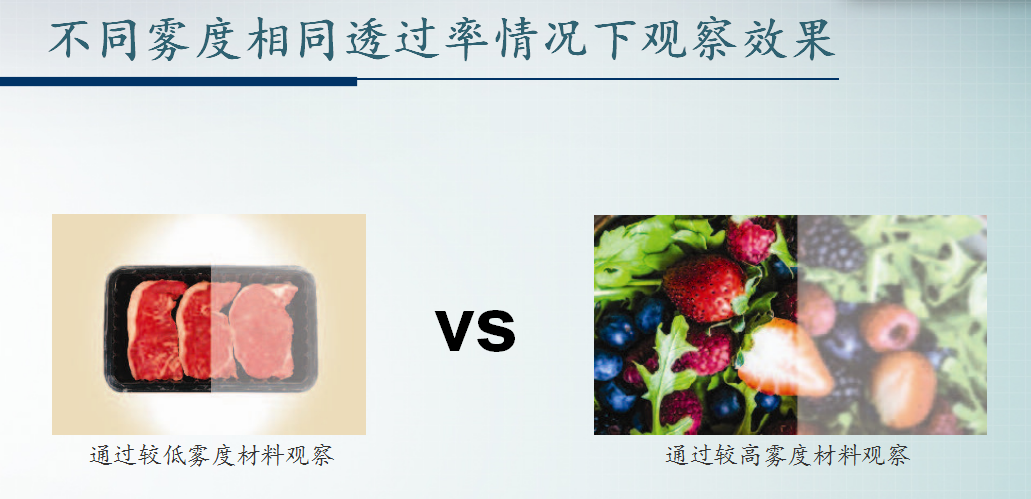

雾度和透过率是透明材料两项十分重要的光学性能指标,在包装应用中朦胧的薄膜可能会降低消费者的质量感受,例如包装产品看起来模糊不清。一般来说,透光率高的材料,雾度值低,反之亦然,但不完全如此。有些材料透光率高,雾度值却很大,如毛玻璃。所以透光率与雾度值是两个独立的指标。
